Pyörivä tynnyrin suojakaide

Kuinka vierivän piipun suojakaiteen ainutlaatuinen rullarakenne määrittelee uudelleen kineettisen energian absorption ja ajoneuvon rajoitusdynamiikan?

The Pyörivä piipun suojakaite edustaa kehitystä passiivisessa tieturvallisuusinfrastruktuurissa, joka siirtyy staattista eristäytymistä pidemmälle ja ottaa käyttöön dynaamisen kineettisen energian hallinnan. Tämä järjestelmä on määritelty innovatiiviseksi liikenneturvallisuuden suojajärjestelmäksi, joka muuttaa perusteellisesti törmäyskokemusta. Toisin kuin perinteiset teräs- tai betoniesteet, jotka tukeutuvat yksinomaan plastiseen muodonmuutokseen ja kitkaan ajoneuvon liikkeen pysäyttämiseksi, rullasuojakaiteen järjestelmässä on mekaaninen energian muunnos. Tämä erotus tekee siitä erittäin sopivan riskialttiille tiealueille, mukaan lukien monimutkaiset moottoritieosuudet, kaupunkitiet ja sillat, joissa vaikutusten vakavuus on yleensä suurempi nopeuden tai ympäristötekijöiden vuoksi.

Dynaamisen energian hajaantumisen mekaniikka

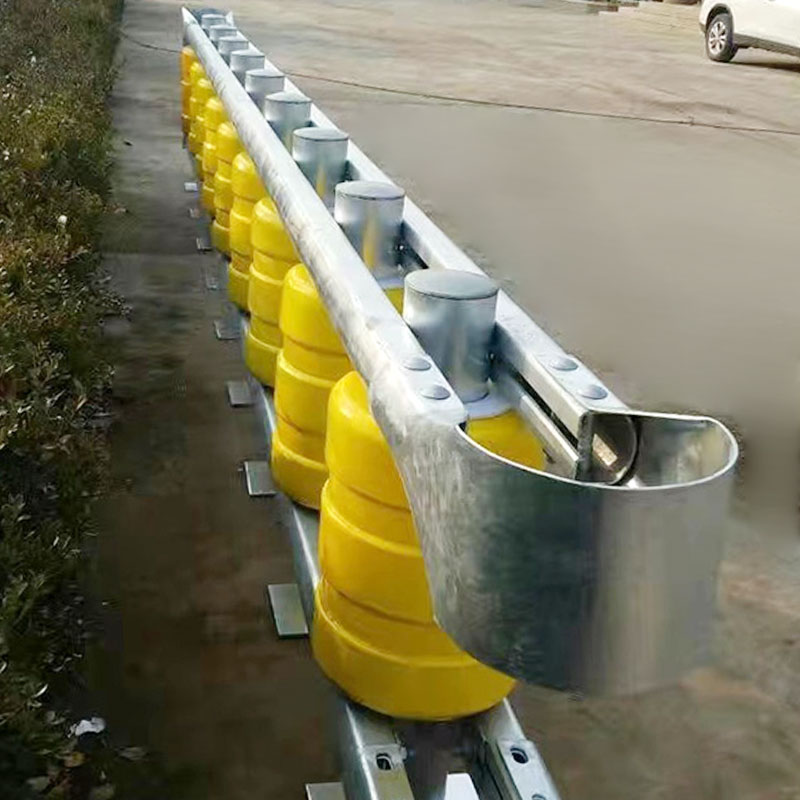

Tämän järjestelmän ytimenä on ainutlaatuinen rullarakenne. Kirkkaat, hyvin näkyvät muovitynnyrit ovat vapaasti pyöriviä komponentteja, jotka on asennettu tukevaan teräsrunkoon ja pylväsrakenteeseen. Kun ajoneuvo törmää suojakaiteeseen, tämä suunnittelu käynnistää kolmiportaisen energianhallintaprosessin, joka saavuttaa tavoitteen tarjota innovatiivinen liikenneturvallisuuden suojatoiminto:

Käännös rotaatiomuunnokseksi: Alkutörmäysvoima, joka on ajoneuvon eteenpäin siirtyvää liike-energiaa, kohtaa välittömästi telat. Sen sijaan, että ajoneuvo hidastuisi äkillisesti staattista, kovaa pintaa vasten, energia muuttuu osittain pyörimisenergiaksi tynnyrien pyöriessä pitkin suojakaiteen akselia. Tämä toiminta on ensisijainen mekanismi, jonka avulla järjestelmä voi tehokkaasti absorboida ja hajottaa iskuvoiman. Jakamalla energia eri fyysisen ulottuvuuden kiertoon, ajoneuvoon takaisin välittyvä huippuvoima vähenee merkittävästi.

Hallittu uudelleenohjaus: Vieriminen estää ajoneuvoa takertumasta kaiteeseen. Perinteisissä järjestelmissä takertuminen johtaa usein äkilliseen, rajuun hidastumiseen tai jopa ajoneuvon kaatumiseen, mikä on erittäin haitallista matkustajien turvallisuudelle. Sileä, pyörivä kosketuspinta ohjaa törmäävää ajoneuvoa ja pakottaa sen matalampaan suuntakulmaan. Tämä ajoneuvon ohjattu kanavointi estettä pitkin on ratkaisevan tärkeää onnettomuuden aiheuttamien vaurioiden vähentämisessä vähentämällä vakavimpia seurauksia, kuten taskuihin törmäämistä tai holvausta.

Kehyksen muodonmuutos: Vaikka telat hallitsevat alkuperäisen iskun ja suunnan, alla oleva vankka teräsrakenne on edelleen välttämätön lopulliselle eristämiselle. Terästolpat ja -kiskot on suunniteltu taipumaan ja muotoutumaan plastisesti hallitusti ja absorboivat jäännösenergiaa telojen työskentelyn jälkeen. Tämä kaksivaiheinen absorptioprosessin rullan pyöriminen ja rungon muodonmuutos varmistaa, että este kestää vakavia iskuja samalla kun se pysyy suljetussa järjestelmässä, joka pystyy estämään ajoneuvoa ylittämästä vastaantulevaa liikennettä tai ajamasta pois rakenteesta.

Kosketus- ja lievennysvoiman vähentäminen

Suunnittelussa on pohjimmiltaan keskittynyt kahden ensisijaisen turvallisuustavoitteen saavuttamiseen: vähentää suoraa kosketusta ajoneuvon ja kovien esineiden välillä ja lieventää törmäysvoimaa sen vierivän rakenteen kautta.

Suoran kosketuksen vähentäminen on kriittinen tekijä matkustajien suojelussa. Tarjoamalla suhteellisen pienen kitkan, myöten kosketuspinnan, järjestelmä minimoi paikalliset, suuret jännityspisteet, jotka voivat aiheuttaa katastrofaalisen muodonmuutoksen ajoneuvon metallilevyssä ja rungossa. Teräspalkkiin kohdistuvan suoran, tylpän iskun sijaan voima jakautuu lieriömäisille rullan pinnoille, toimien enemmän kuin dynaamisena pehmusteena, joka ohjaa ajoneuvoa hellästi.

Lisäksi prosessi antaa järjestelmän viivyttää ajoneuvon pysähtymistä. Törmäyksessä matkustajan vamman vakavuus on suoraan verrannollinen hidastuvuusnopeuteen. Nopeampi pysäytys tarkoittaa suurempia G-voimia, jotka ovat tappavia. Hyödyntämällä tynnyrien pyörimistä ja teräsrungon asteittaista taipumista Pyörivä piipun suojakaite pidentää aikaa, jonka aikana ajoneuvon liike-energia poistetaan. Pysäytysajan pidentäminen luontaisesti alentaa matkustajien kokemia keskimääräisiä hidastusvoimia, mikä on erittäin pitkälle kehitetty menetelmä parantaa matkustajien suojaa.

Tämän innovatiivisen liikenneturvallisuuden suojajärjestelmän käyttöönotto riskialttiilla tiealueilla on strateginen asia. Paikat, kuten jyrkät kaarteet, jyrkät penkerit, keskiaukot ja korkeat valtateiden osuudet, kaupunkitiet ja sillat, vaativat suojakaiteen, joka tekee muutakin kuin vain pitää sisällään. Sen on aktiivisesti hallittava törmäystapahtumaa elämän turvaamiseksi, ja ainutlaatuinen rullan rakenne tarjoaa dynaamisen turvamarginaalin, mikä muuttaa mahdollisesti katastrofaalisen onnettomuuden hallittavaksi, vaikkakin vakavaksi tapahtumaksi. Kiertymisen integrointi iskudynamiikkaan on liikenneturvallisuustekniikassa todella mullistava konsepti.

Millä tavoin huippuvalmistus ja materiaalitiede takaavat liikkuvan piipun suojakaiteen pitkän aikavälin suorituskyvyn ja matkustajien suojan?

Vaikka Rolling Barrel Guardrailin dynaaminen ydinkonsepti perustuu sen mekaaniseen vuorovaikutukseen törmäyksen aikana, tämän innovatiivisen liikenneturvallisuuden suojajärjestelmän pitkän aikavälin tehokkuus riippuu täysin valmistuksen huippuosaamisesta, materiaalien kestävyydestä ja maailmanlaajuisten suorituskykystandardien tiukasta noudattamisesta. Iskuvoiman tehokkaasti absorboimaan ja hajauttamiseen suunnitellun suojakaiteen on säilytettävä rakenteellinen ja pyörivä eheys useiden vuosien ajan altistuessaan ympäristön stressitekijöille.

Materiaalin kestävyyden ja tarkkuuden ehdoton

Ainutlaatuisen telarakenteen onnistunut toteutus perustuu kahteen ensisijaiseen materiaalinäkökohtaan: tynnyreissä käytettävään muovipolymeeriin ja tukirakenteessa käytettävään korkealujuusteräkseen.

Telat on valmistettava erittäin kestävästä, UV-stabiloidusta polymeeristä, joka kestää halkeilua, haalistumista ja hajoamista äärimmäisille lämpötiloille, tiekemikaaleille ja jatkuvalle auringonvalolle. Jos muoviosat hauraavat tai eivät pyöri vapaasti, suojakaiteen koko dynaaminen toiminta vaarantuu, mikä mitätöi sen kyvyn lieventää iskuvoimaa vierintärakenteensa kautta. Siksi materiaalin erittely ja laadunvalvonta ruiskupuristuksen aikana ovat ensiarvoisen tärkeitä. Tämä polymeeri sisältää usein myös heijastavia elementtejä tai on erittäin pigmentoitunut parantamaan näkyvyyttä, erityisesti heikossa valaistuksessa moottoriteillä, kaupunkiteillä ja silloilla.

Yhtä kriittistä on alla olevan teräsrungon ja pylväiden lujuus ja korroosionkestävyys. Teräksellä on oltava tietty myötö- ja vetolujuus sen varmistamiseksi, että se muuttaa muotoaan ennustettavasti ja progressiivisesti kuormituksen alaisena, mutta pysyy kuitenkin riittävän lujana kantaakseen suurimman pakollisen testiajoneuvon. Koska näitä järjestelmiä käytetään usein riskialttiilla tiealueilla, joilla ympäristökorroosio on suuri ongelma erityisesti siltaympäristöissä, teräsosat yleensä käsitellään laajasti, kuten kuumasinkitys, jotta tuotannon laatu vastaa kansallisia pitkäikäisyyttä koskevia standardeja. Tämä huolellinen lähestymistapa materiaaleihin varmistaa esteen peruslujuuden sen käyttöiän ajan.

Valmistus ja säännöstenmukaisuus

Edistyneiden valmistustekniikoiden avulla saavutetaan tarkkuus, jota vaaditaan järjestelmältä, jonka on toimittava dynaamisesti millisekuntien äärimmäisessä iskukuormituksessa. Yritykset, jotka ovat loistavia tällä alalla, kuten Ningbo Zhenhao Traffic Engineering Co. Ltd., yksi johtavista Kiinan Rolling Barrel suojakaiteiden valmistajat ja Rolling Barrel Guardrail Toimittajat, ymmärtävät, että johdonmukaisuudesta ei voida neuvotella. Heidän sitoutumisensa nopeiden suojalevyjen tuotantolaitteiden hyödyntämiseen ja tuotteen suunnittelun suorittamiseen tietokoneella on olennaista. Tietokoneavusteinen suunnittelu mahdollistaa tarkan rakenneanalyysin ja komponenttien geometrian optimoinnin varmistaen, että kriittiset välykset vierintäputkien ja teräsrungon välillä ovat täydelliset. Tämä tarkkuus varmistaa, että tynnyrit vierivät todella vapaasti, mikä on välttämätöntä, jotta järjestelmä viivyttää ajoneuvon pysähtymistä tehokkaasti ja vähentää suoraa kosketusta ajoneuvon ja kovien esineiden välillä.

Lainsäädäntöjen noudattaminen on tämän innovatiivisen liikenneturvallisuussuojalaitteen suorituskyvyn ehdoton merkki. Suojakaiteen on läpäistävä tiukat täyden mittakaavan törmäystestit, jotka usein noudattavat kansainvälisiä standardeja, kuten NCHRP Report 350 tai Manual for Assessing Safety Hardware MASH. Nämä testit vahvistavat järjestelmän kyvyn:

Sisältää: Estä ajoneuvon tunkeutuminen tai vajoaminen kaikilla testatuilla painoilla ja nopeuksilla.

Uudelleenohjaus: Varmista, että törmäyksen jälkeinen liikerata on matala ja vakaa, mikä vähentää toissijaisten törmäysten riskiä.

Suojaa: Osoita alhaisia matkustajien törmäysnopeuksia ja ajokiihtyvyyttä, mikä on mitattavissa oleva mittari siitä, kuinka tehokkaasti järjestelmä voi parantaa matkustajien suojaa.

Näiden testien onnistuminen on vahvistus siitä, että ainutlaatuinen vierintätoiminto todella auttaa vähentämään iskuvoimaa sen vierintärakenteen kautta ja vähentämään onnettomuuden aiheuttamia vahinkoja.

Kokonaisvaltainen turvallisuusetu

Dynaamisen toiminnan ja vankan valmistuksen yhdistelmä johtaa turvajärjestelmään, joka tarjoaa kokonaisvaltaisen edun korkean riskin tiealueilla. Kyky vaimentaa ja hajottaa tehokkaasti törmäysvoimaa ei ole vain ajoneuvon suojaamista; Kyse on ensisijaisesti ihmishengen säilyttämisestä ja vammojen vakavuuden minimoimisesta. Suunnittelemalla iskun kesto ja kulma saadaan Pyörivä piipun suojakaite järjestelmä vähentää merkittävästi ihmiskehoon kohdistuvia voimia törmäyksen aikana. Tämän hienostuneen suunnittelun seurauksena onnettomuuksien vakavuus on todistetusti vähentynyt, mikä tekee siitä yhä suositumman ratkaisun monimutkaisissa tiegeometrioissa ja korkeissa rakenteissa. Tiedosta, että tuotannon laatu täyttää kansalliset standardit, saatu luottamus antaa liikenneturvallisuusinsinöörille mahdollisuuden käyttää tätä tekniikkaa parantaakseen matkustajien suojelua ja luodakseen turvallisemman liikenneympäristön moottoriteillä, kaupunkiteillä ja silloilla maailmanlaajuisesti.
